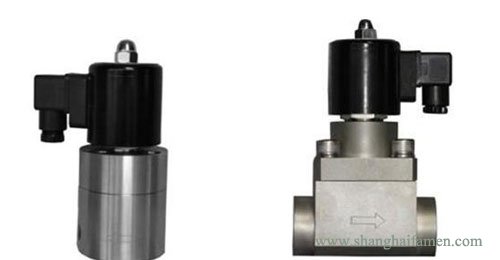

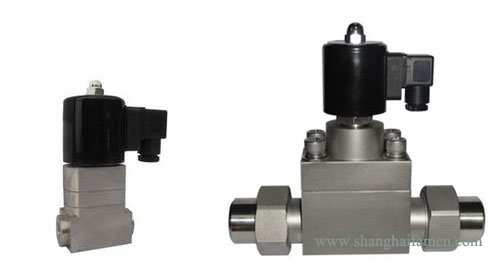

高壓焊接電磁閥

發布時間：2009-06-16　瀏覽：次

高壓焊接電磁閥引用國外先導式結構技術，設計緊湊，動作迅速，零泄漏，高壓焊接電磁閥外觀精美，對焊、承插焊、卡套式連接的高壓焊接電磁閥用于各種中溫、高溫、常壓、高壓場合，適用與中高溫?zé)崴?、?dǎo)熱油、高溫蒸汽、飽和蒸汽及過熱蒸汽、壓縮空氣天燃氣等管路的自動控制。

高壓焊接電磁閥規格參數：
動作方式：先導型
控制方式：常閉式、常開式等。
電源電壓：AC24V、AC36V、AC127V、AC220V、AC380V、DC12V、DC24V、DC36V、DC72V、DC110V、DC220V等。
防護型式：普通型、防塵型、防水型、防爆型、船用型等。
壓力范圍：0.1-6.3MPa、0.1-10MPa、0.1-20MPa、0.1-30MPa、1.0-50MPa、1.0-80MPa、 1.0-100MPa、1.0-120MPa、1.0-150MPa、1.0-180MPa、1.0-250MPa、1.0-300MPa、 1.0-380MPa
介質溫度：0-60℃、0-120℃、0-200℃、0-250℃等。
-10-40℃、-20-40℃、-40-40℃、-10-60℃等。
聯接方式：卡套連接、對焊、承插焊等。
閥體材質：304不銹鋼、316不銹鋼等。

對焊、承插焊、卡套式高壓電磁閥結構特點：
1、類型(通道位置)：先導型二通式
2、電磁閥采用獨到設計，閥口關閉性能良好，確保無任何泄露；
3、一步定位設置,使活塞上下操作方便動作永不偏離中心
4、內部結構全部采用四氟和304不銹鋼填充,加強了抗磨損能力
5、在介質無壓差的情況下，閥可以進行正常工作
6、簡化了線圈一體化的連接，與引線式接頭連接，不受范圍限制極為方便；
7、配有O型圈的頂螺帽確保防水、防潮、防爆，超長壽命
8、線圈設計符合CE161-1標準，在極限條件下仍正常工作
9、流體最高工作溫度700℃，最大工作壓力300MPa；
10、電磁閥配有220V 20/60Hz，24V 12V線圈可以滿足不同用戶需要，訂購時請說明。

高壓焊接電磁閥防爆標準：
隔爆標準：Exdii CT5
粉塵防爆：Exdii CT6

耐高溫高壓焊接電磁閥安裝注意事項：
1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝；
2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作；
3、高壓電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用；
4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器；
5、當高壓焊接電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。

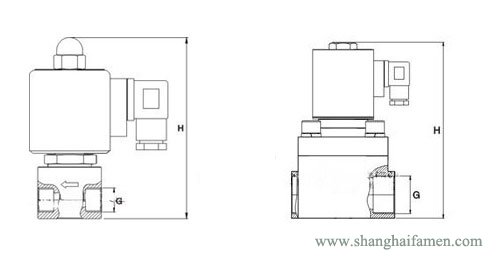

高壓焊接電磁閥結構圖：
