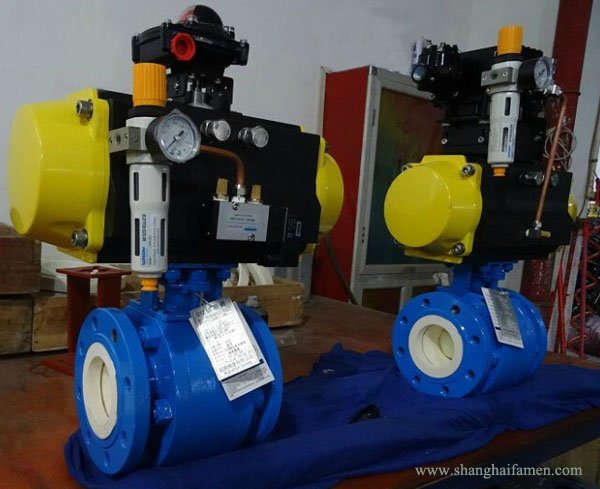

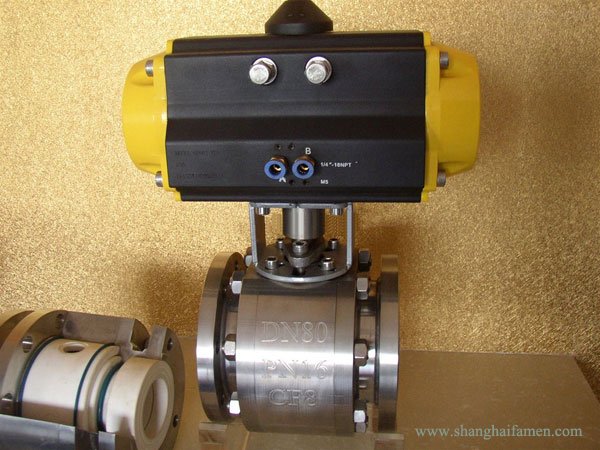

氣動陶瓷法蘭球閥采用優質工程陶瓷和增強型氧化鋯材料，專業用于陶瓷插芯，氣動陶瓷法蘭球閥具有優越的強度、硬度、絕緣性、熱傳導、耐高溫、耐氧化、耐腐蝕、耐磨耗、高溫強度等特 色，氣動陶瓷法蘭球閥在非常嚴苛的環境或工程應用條件下，所展現的高穩定性與優異的機械性能，在材料工業上已倍受矚目，其使用范圍廣泛。
氣動陶瓷球閥內部介質通過部分，球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好，硬度高（可達HRA88以上），可耐絕大部分酸堿介質腐蝕，并具有極好的耐磨性能，解決了普通金屬和塑料氣動陶瓷球閥耐磨損和耐腐蝕不能兼顧的問題。
球閥內件由一球體，二閥座，二接管共六件合理組成，整體結構簡潔，流道順暢，介質流動阻力小。球體與閥座密封面為球面硬密封，采用德國引進的先進球面加工 技術精磨而成，表面光潔，真球度高，由于結構陶瓷具有自潔性和自潤滑性，從而使整臺氣動陶瓷球閥密封性能極好，達到零泄漏，且不需要很大的壓 力即可密封嚴緊，從而減輕閥桿扭矩，開關順暢。
陶瓷氣動陶瓷球閥結構標準：
GB/T 12237-2007《石油、石化及相關工業用的鋼制球閥》
JB/T 10529-2005 《陶瓷密封閥門技術條件》
閥門結構長度：GB/T 12221-2005《閥門的結構長度》或者根據訂購合同要求
連接法蘭尺寸：GB/T 9113.1《平凸面法蘭尺寸》 JB/T 79.1《凸面整體鑄鋼管法蘭》
壓力溫度等級：GB/T 12224-2005《鋼制閥門一般要求》
法蘭連接氣動法蘭球閥尺寸規格：
|
-16C
|
|
通徑DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
64
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
22
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
24
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
235
|
190
|
156
|
8-Φ22
|
24
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
270
|
220
|
184
|
8-Φ26
|
26
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
300
|
250
|
211
|
8-Φ26
|
28
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
360
|
310
|
274
|
12-Φ26
|
30
|
3
|
460
|
255
|
氣動陶瓷法蘭球閥材質規格：
|
氣動執行器
|
雙作用、單作用
|
|
驅動氣源
|
5-7bar壓縮空氣
|
|
氣動附件
|
限位開關、定位器、電磁閥
過濾減壓閥、手輪機構
|
|
公稱通徑
|
DN15-100mm
|
|
公稱壓力
|
1.6-6.3MPa
|
|
適用溫度
|
-30~+400℃
|
|
連接方式
|
法蘭
|
|
閥體結構
|
三塊式
|
|
閥體材質
|
304、316、316L、陶瓷
|
|
閥板材質
|
304、316、316L、陶瓷
|
|
閥座襯里
|
陶瓷
|
|
適用介質
|
高溫高壓、高強度、耐腐蝕等工況
|

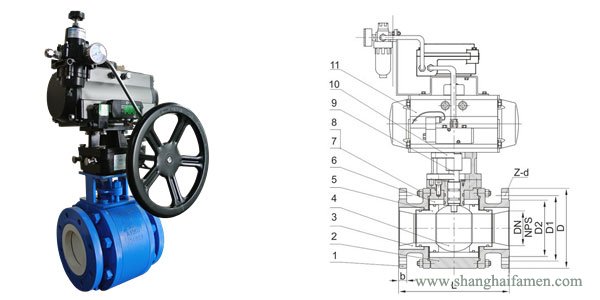

氣動陶瓷法蘭球閥結構圖：
